產品介紹

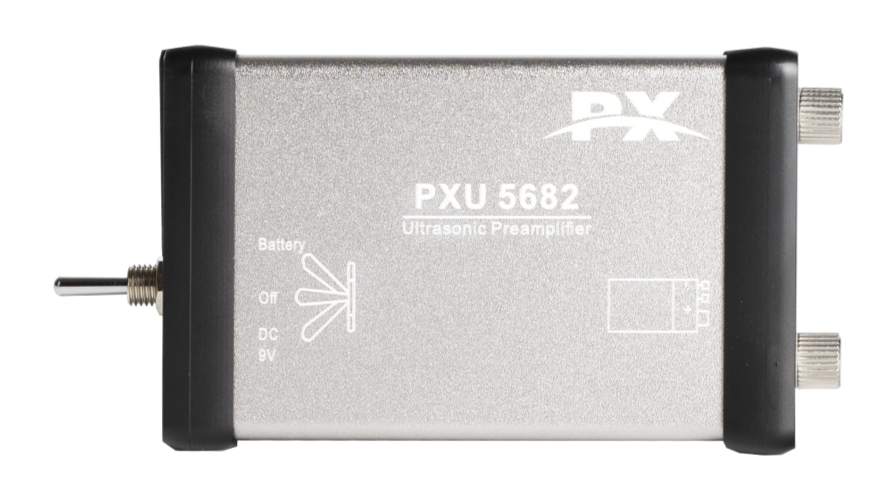

PXU5682型超聲前置放大器，可對超聲信號進行低噪聲26dB信號放大，頻率范圍525KHz-37.5HMz。前置放大電路安裝于結實防濺的鋁制外殼中，機身小巧、重量極輕，供電方式可選干電池9V或DC9V適配器供電，是一款適用于AUT和TOFD掃描等多種超聲檢測場景的前置放大器。
電壓放大倍數 | 增益26dB（10MHz時） |
帶寬 | 525KHz-37.5HMz |
高通 | 0.525MHz±0.035MHz |
低通 | 37.5MHz±5MHz |
等效輸入噪聲 | 最大3.32nV/√Hz |
輸入阻抗 | 1.15KΩ(1MHz時） |
輸出阻抗 | 49.5Ω（300KHz時） |
輸出電壓 | 最小1.7V p-p(50Ω時) |
防護 | 500V峰值 |
工作電流 | 20mA±3mA |
電源 | 6F22/9V干電池或外接9V電源適配器 |
電源監視器 | 三色LED燈指示電池電壓： 綠→黃燈：9V-7V 黃→紅燈：7V-6V 紅→燈滅：6V-5V 燈滅<5.0V（低電量，更換電池） |
連續使用時間 | 50小時持續工作時間 |

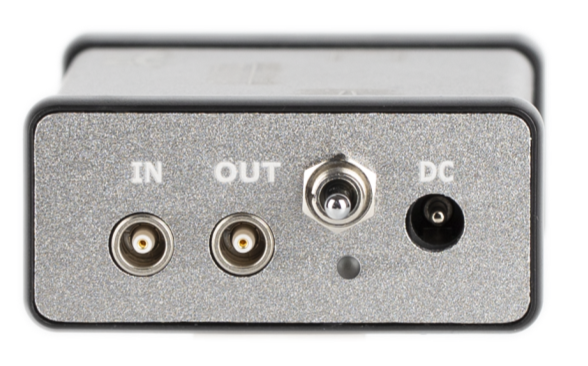

信號連接器 | LEMO 00 |
電源連接器 | ?5.5*2.0 |
外形尺寸 | 110mm*57mm*27mm |
重量 | 160g（帶電池） |
工作溫度 | 0℃-50℃ |
