產品介紹
PCIe進入4.0時代，大數據計算圖形渲染等對多顯卡同時工作有了更直接的需求，而服務器主機貨工作站的主板上PCIe插槽有著先天的局限，總是不夠多，JSA的5槽擴展塢系統就解決了這個問題。

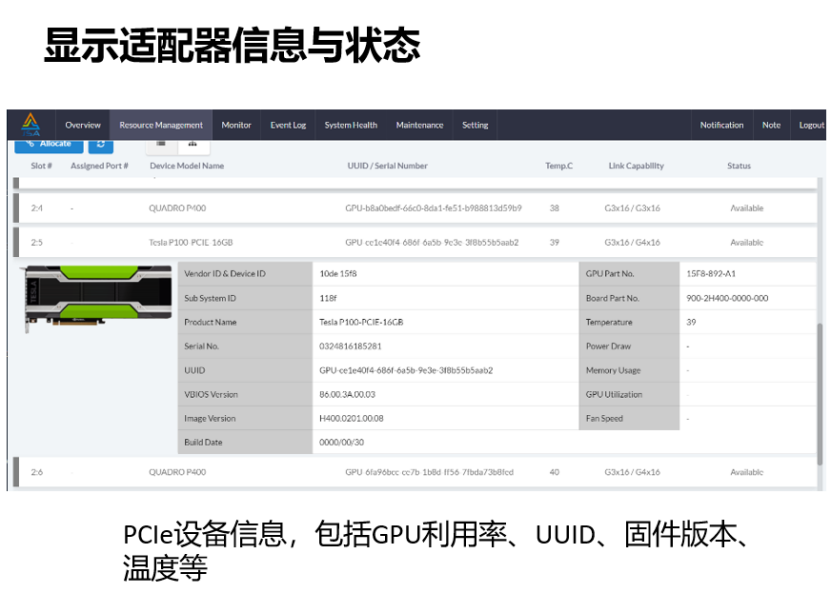

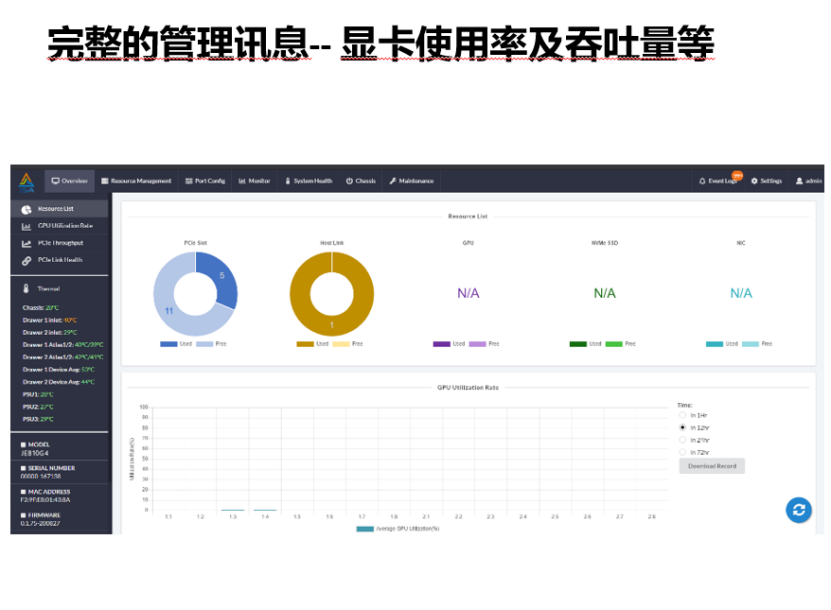

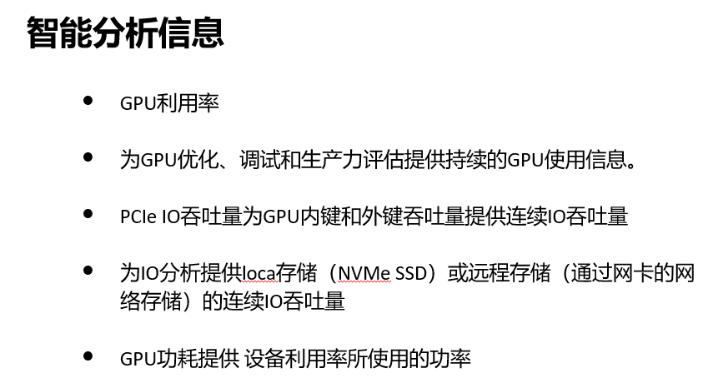

該系統提供了與主機之間高達32GB帶寬和亞微秒級別的延遲，能有效提高您的渲染和視頻編輯效率。兼容PCIe3.0設備，降低您的總擁有成本。安裝在擴展塢系統內的GPU可以從GPU資源池動態分配到任何需要GPU資源的連接工作站，可以通過基于WEB管理的UI靈活輕松的配置/重新配置GPU，以提高生產力（高級模式 ）借助管理軟件，可以分析GPU利用率，一邊更好的利用資源并提高效力。

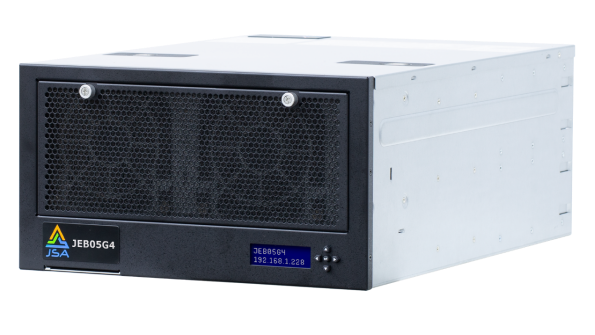

機箱尺寸 174（高）x 320（寬）x 466（深）毫米，從前面板上可以看到兩個散熱風扇，實際上4個，還有兩個是貼在這兩個后面的，等會我們打開外殼就可以看到。

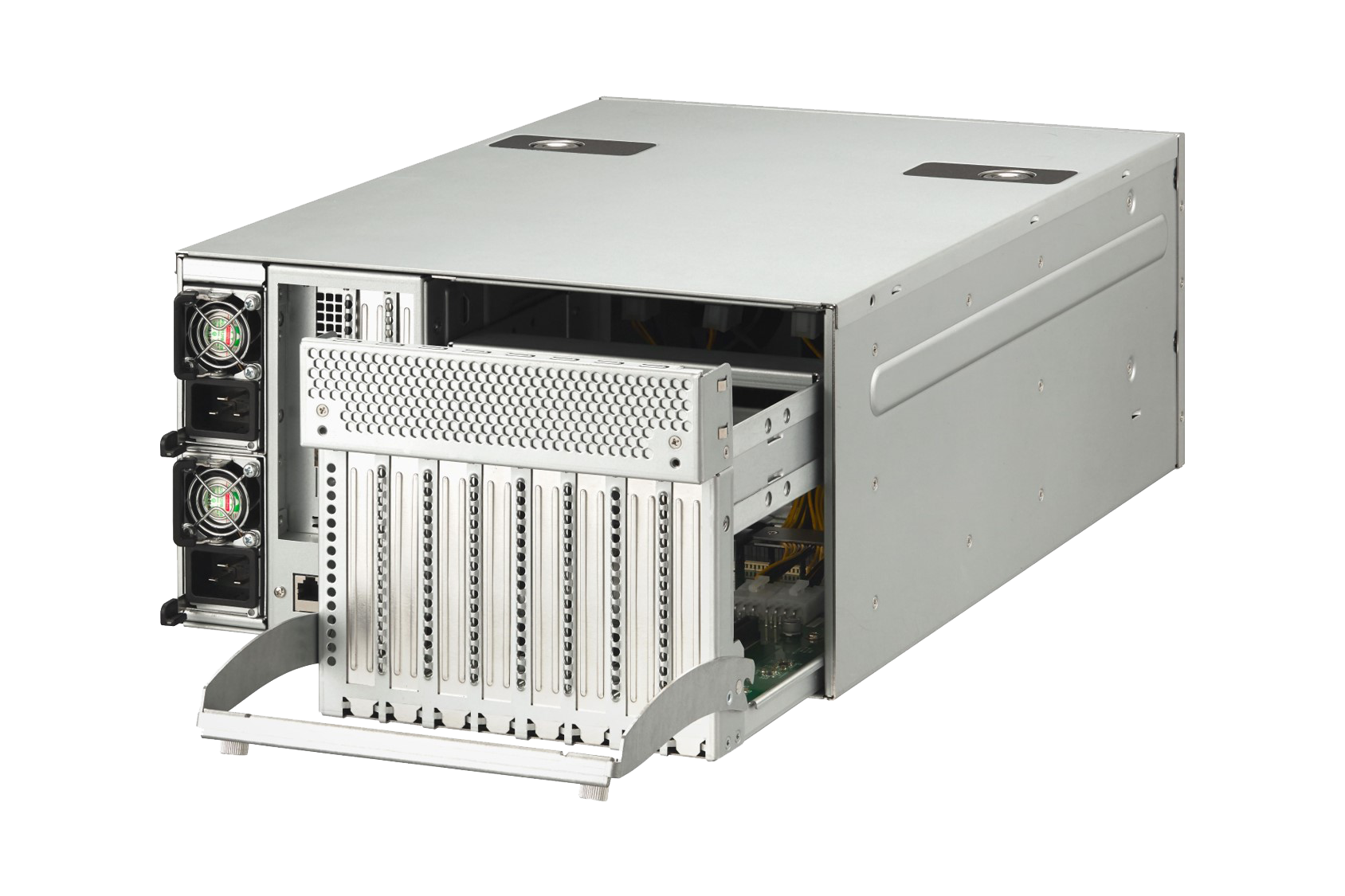

機箱采用抽屜式結構，抽屜內可以安裝4塊雙寬270mm長度的GPU，（比如A100 V100）等專業GPU。這是安裝了4塊A100 GPU的照片

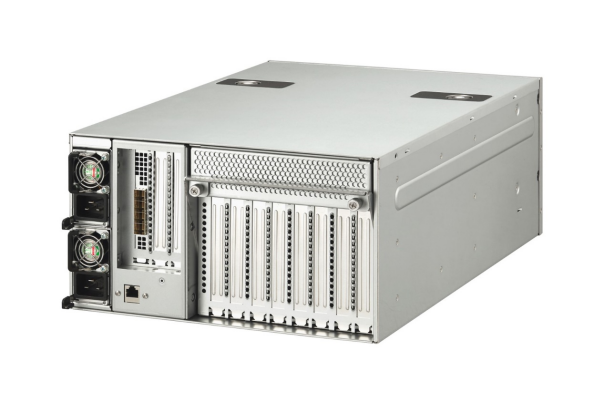

最左邊是插拔式電源，單個1600W，以保證電力供應 可以選擇1+1冗余（可選）不需要冗余電源的可以選擇單電源版本 然后再過來是HBC(目標卡）連接卡 通過4根mini SAS線纜和主機端的HBA（主機卡）卡相連，下面是RJ45千兆網絡接口，通過網絡來連接設備控制中心。HBC旁邊是一個半高的PCIe4.0 X16插槽，可以用來插NVMe硬盤卡或其它PCIe數據卡 。

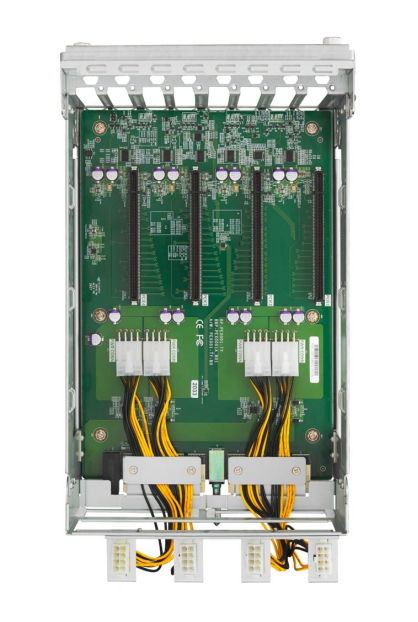

抽屜內結構 后面是GPU供電接口

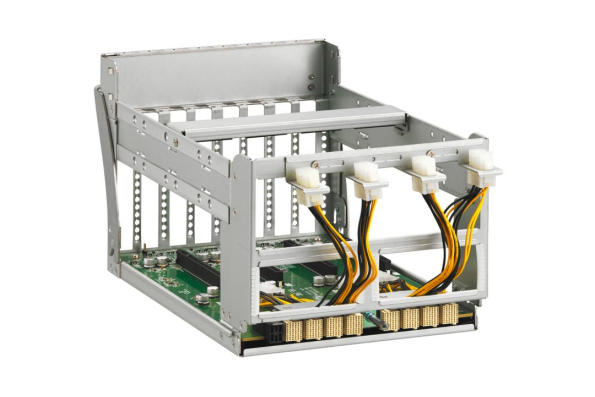

從另一個角度來看看 ，底下是和擴展塢主體的接口，中間是定位插銷

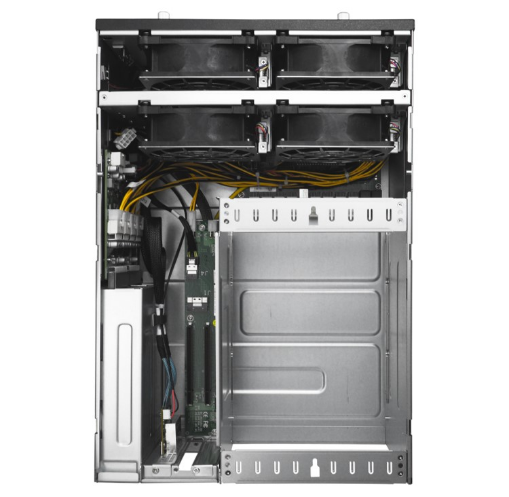

機箱內結構 ，從這里可以看到我們前面說的4個風扇 ，分成兩排。

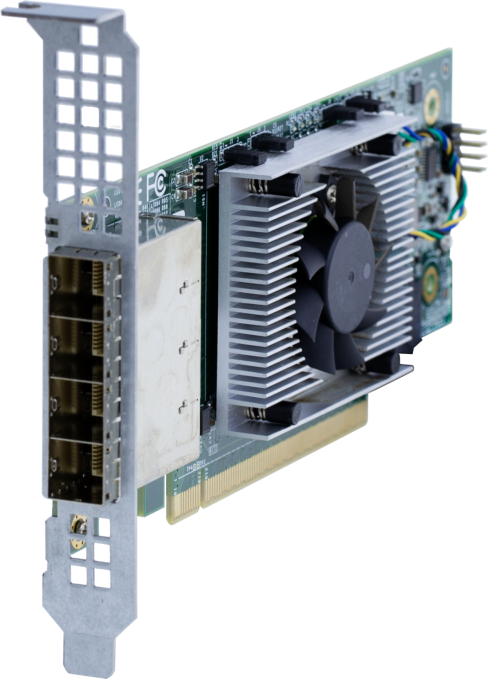

然后我們?cè)賮?lái)看看HBA卡 這是全高擋板，還有一塊半高擋板，根據客戶自己的需要安裝。

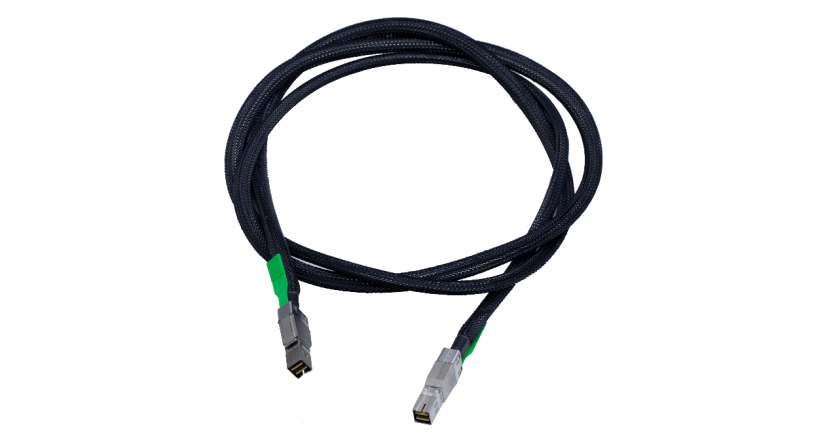

隨機標配四根mini SAS線纜，安裝時根據正確的方向往里面用力壓進去，聽到“咔”的一聲輕響就說明安裝到位了，拆卸時拉住綠色的塑料拉扣往外一拔就可以拆出來。
最后，我們來看擴展塢系統和主機的連接方式：

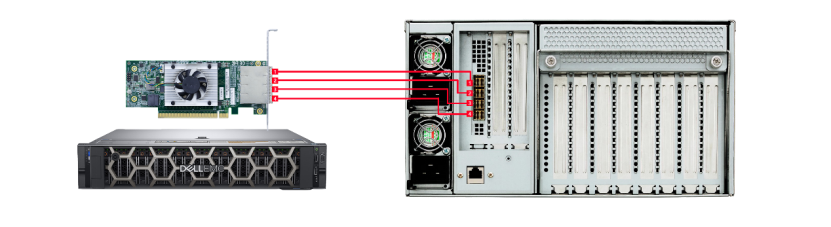

HBA卡安裝在工作中主機的PCIe4.0X16插槽內 通過4根mini SAS線纜 按照1，2，3，4的順序一次接好，然后首先連接JEB05G4的電源，設備沒有開關，上電直接開機，等待大概3分鐘，設備前面的小顯示屏顯示IP地址的時候，說明開機完成，再啟動工作中主機，這一步很重要，一定要先開擴展塢。擴展塢完全開機后，再打開工作中主機，你就可以像使用主板上的PCIe插槽一樣使用擴展塢內的設備了。
主機箱(w/1個1600W電源模塊)，1根電源線；
5根8pin到8pin的GPU電源線，1張HBA卡（即主機卡）；
1套2m mini-SAS HD線纜（共4根）
