聲發射檢測系統

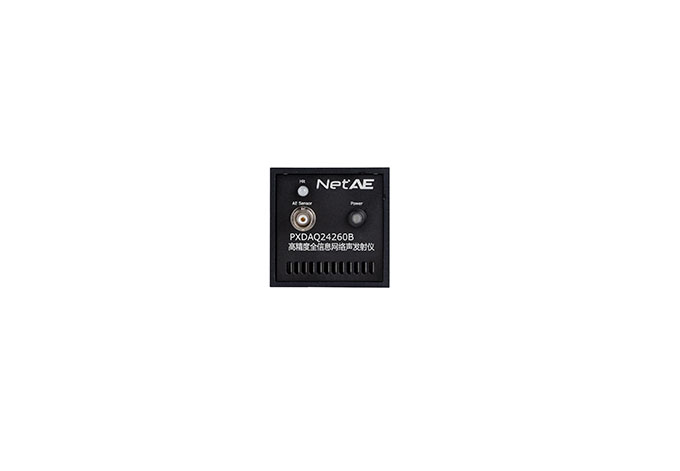

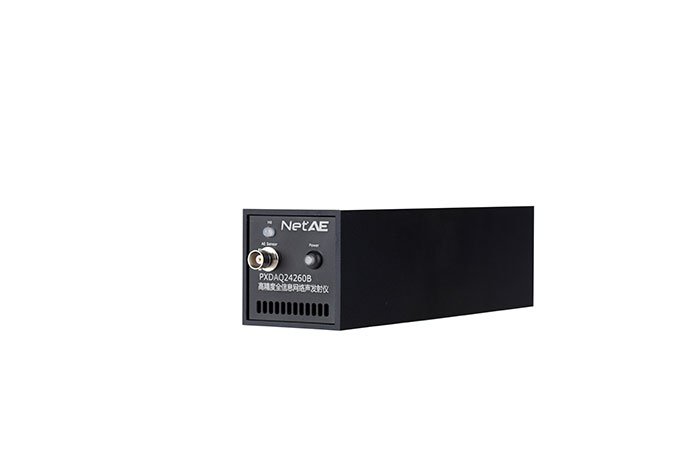

(1)PXDAQ24260B是鵬翔科技針對遠程和分布式聲發射檢測應用而開發的一款高精度的網絡版數字化聲發射采集器，該采集器具有1個獨立的聲發射通道，24bit采樣精度，2.5MS/s通道采樣率，數據傳輸采用百兆網接口，還可使用網線供電，只需一根網線即可實現高速數據傳輸和供電，非常適合遠程和分布式的聲發射信號采集。
(2)PXDAQ24206B板載了Xilinx公司的Z7FPGA，實現了聲發射特征參數、波形和波形流的實時提取與傳輸。內含操作系統，支持獨立工作，定制版本支持SD卡離線采集存儲功能，最大支持128G。
(3)每個PXDAO24260B擁有1個獨立的高速實時采集通道,并且多個采集器的聲發射和外參數通道均可累加使用。
(4)PXDA024260B支持交換機組網同步采集，可使用網線同步(間隔100米內)。
特點：
24 Bit高采樣精度
每通道2.5MsD采樣率
頻率帶寬20kHz-400kHZ
標準快速以太網傳輸
12v@800mA低功耗設計
10層高密PCB工藝，產品穩定可靠
| 電氣參數 | 通道數 | 1 |
| 采樣精度 | 24Bit（最小量化臺階為1.19微伏） | |
| 采樣率 | 2.5MS/s | |
| 采樣率設置 | 78.125k、312.5k、625k、1.25M、2.5MS/s | |
| 信號頻率帶寬 | 20KHz~ 400KHz | |
| 數據通過率 | 7MB/s(百兆網接口） | |
| 信號輸入范圍 | ±100mV | |
| 動態范圍 | >85 dB | |
| 最大信號幅度 | 100dB (前置放大器40dB增益時） | |
| 特征參數提取 | 到達時間、門檻、上升時間、幅度、下降時間、能量、振鈴計數、峰值時間、平均頻率、峰值頻率、信號主頻、RMS、ASL、持續時間、阻尼 | |

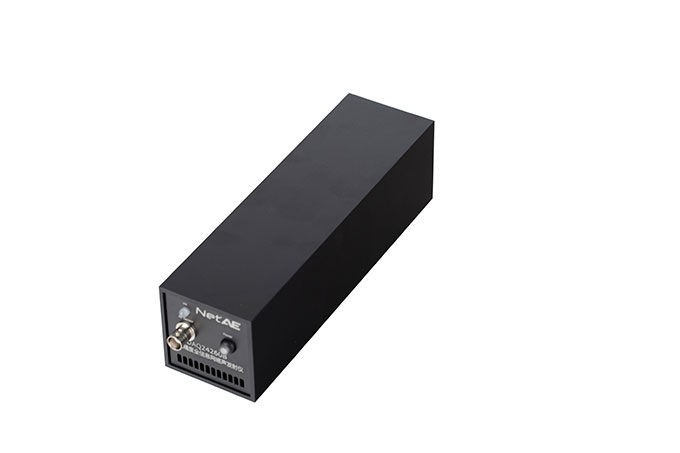

| 物理及環境參數 | 外殼材質及尺寸 | 全鋁機殼（寬60*高60*深208mm） |
| AE接線端子 | BNC*1 | |
| 工作溫度 | 0~55℃ | |
| 存儲溫度 | -20~60℃ | |
| 重量 | 840g |
問題1：一套完整的聲發射系統有哪些部分組成？

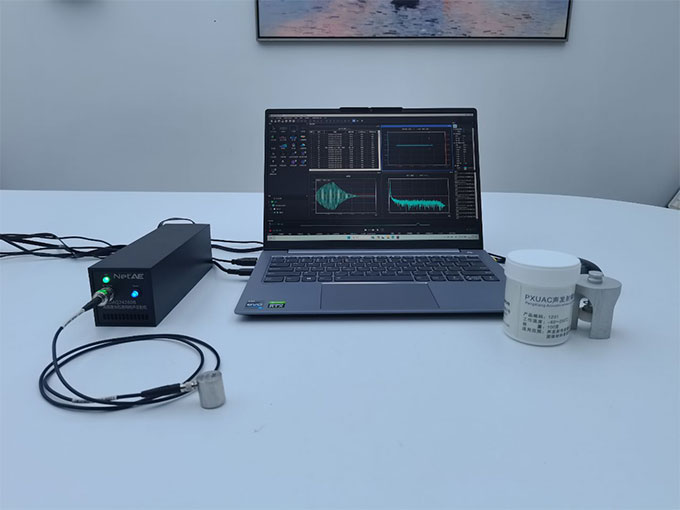

答：一套完整的聲發射系統是由聲發射傳感器、電壓前置放大器、聲發射采集器、電腦采集分析軟件、連接線纜、傳感器安裝夾具、耦合劑等相關配件組成。
問題2：聲發射系統應該如何選型？
答：聲發射系統選型主要選擇：1.合適響應頻率范圍、尺寸、工作耐溫的聲發射傳感器；2.聲發射采集器通道數量（監測對象的尺寸結構、布置多少監測點位，是否需要聲源定位等）
問題3：PXDAQ24260B單通道網絡聲發射儀可組多少通道聲發射系統？如何選擇通道數？
答：PXDAQ24260B單通道網絡聲發射儀可按需組合多通道系統，標準數量組合有2/4/6/8通道，更多通道數可定制；
聲發射系統通道數的選擇和監測范圍、聲源定位需求等有關；
單通道聲發射儀只有1個通道，主要用于對單點或者小區域的檢測、監測等，一般無法完成對信號源位置的定位；
雙通道或更多通道的聲發射儀稱為多通道聲發射儀，可以完成對較大區域的檢測、監測，可完成在線狀區域內聲發射信號源的定位；
三通道聲發射儀器除可完成上述功能外，還可以完成平面區域內聲發射信號源的定位；超過3個則可以完成更大區域內信號源的檢測、監測及對上述區域內的聲發射信號源的多種算法的定位，如：立方體、球形、圓柱形等特定外形設備。
問題4：PXDAQ24260B單通道網絡聲發射儀是如何組合多通道網絡聲發射儀？
答：PXDAQ24260B單通道網絡聲發射儀為百兆網數據接口，通過多口網絡交換機（增加同步采集模塊）上行連接到電腦，多口網絡交換機一般選擇為千兆網口。
