聲發射檢測系統

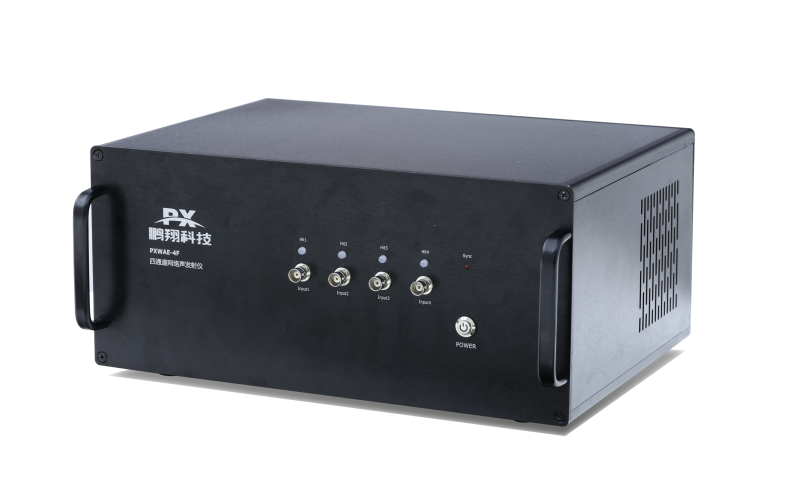

(1)PXWAE-4F是鵬翔科技針對遠程和分布式聲發射檢測應用而開發的一款高精度的網絡版數字化聲發射采集器，該采集器具有4個獨立的聲發射通道，24bit采樣精度，2.5MS/s通道采樣率，數據傳輸采用百兆網接口，還可使用網線供電，只需一根網線即可實現高速數據傳輸和供電，非常適合遠程和分布式的聲發射信號采集。
(2)板載了Xilinx公司的Z7FPGA，實現了聲發射特征參數、波形和波形流的實時提取與傳輸。內含操作系統，支持獨立工作，定制版本支持SD卡離線采集存儲功能，最大支持128G。
(3)擁有4個獨立的高速實時采集通道,并且多個采集器的聲發射和外參數通道均可累加使用。
(4)支持交換機組網同步采集，可使用網線同步(間隔100米內)。
特點：
24 Bit高采樣精度
每通道2.5MsD采樣率
頻率帶寬20kHz-400kHZ
標準快速以太網傳輸
12v@800mA低功耗設計
10層高密PCB工藝，產品穩定可靠
| 電氣參數 | 通道數 | 4 |
| 采樣精度 | 24Bit（最小量化臺階為1.19微伏） | |
| 采樣率 | 2.5MS/s | |
| 采樣率設置 | 78.125k、312.5k、625k、1.25M、2.5MS/s | |
| 信號頻率帶寬 | 20KHz~ 400KHz | |
| 數據通過率 | 7MB/s(百兆網接口） | |
| 信號輸入范圍 | ±100mV | |
| 動態范圍 | >85 dB | |
| 最大信號幅度 | 100dB (前置放大器40dB增益時） | |
| 特征參數提取 | 到達時間、門檻、上升時間、幅度、下降時間、能量、振鈴計數、峰值時間、平均頻率、峰值頻率、信號主頻、RMS、ASL、持續時間、阻尼 | |
| 物理及環境參數 | 外殼材質及尺寸 | 全鋁機殼（寬360*高160*深265mm） |
| AE接線端子 | BNC*4 | |
| 工作溫度 | 0~55℃ | |
| 存儲溫度 | -20~60℃ | |
| 重量 | 6.85kg |
